GIỚI THIỆU

Đặc trưng

Ổ khóa không thể đảo ngược IR là các bánh lăn tự do tác động hai chiều có hỗ trợ ổ trục. Chúng đã sẵn sàng để cài đặt.

IR ổ khóa không thể đảo ngược được sử dụng như:

➧ Điểm dừng của hành động hai chiều

Mô-men xoắn danh định lên đến 100 Nm.

Lỗ khoan lên đến 35 mm.

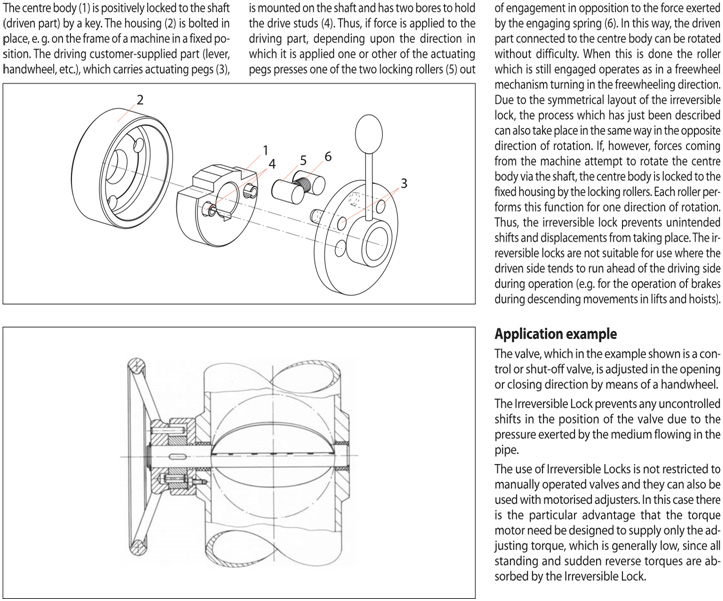

Trong khi một Freewheel bình thường truyền mô-men xoắn từ phía dẫn động hoặc phía bị dẫn động chỉ trong một hành động quay, với IR Khóa không thuận nghịch IR có thể cho bộ phận dẫn động lái

trục theo cả hai chiều quay. Có, ho-wever, một hành động khóa chống lại bất kỳ tor-que đảo ngược nào đến từ bộ phận được điều khiển, bất kể hướng quay mà nó được thực hiện.

Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định.

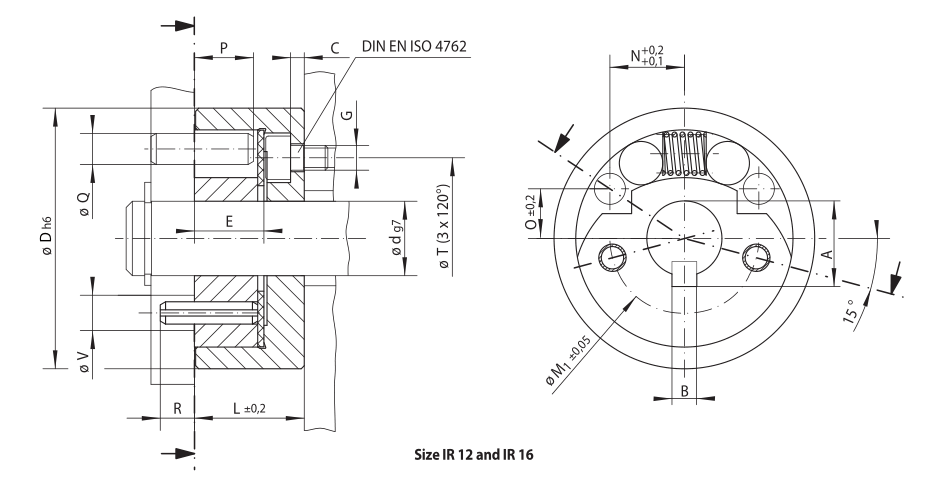

* Rãnh then hoa theo DIN 6885, trang 1 • Dung sai độ rộng rãnh then hoa JS10.

** Z = Số lỗ đã khai thác G trên vòng tròn sân T.

Ví dụ để đặt hàng

Khóa không thể đảo ngược IR 16 R, loại tiêu chuẩn với

lỗ khoan 16 mm:

• IR 16 R, d = 16 mm
